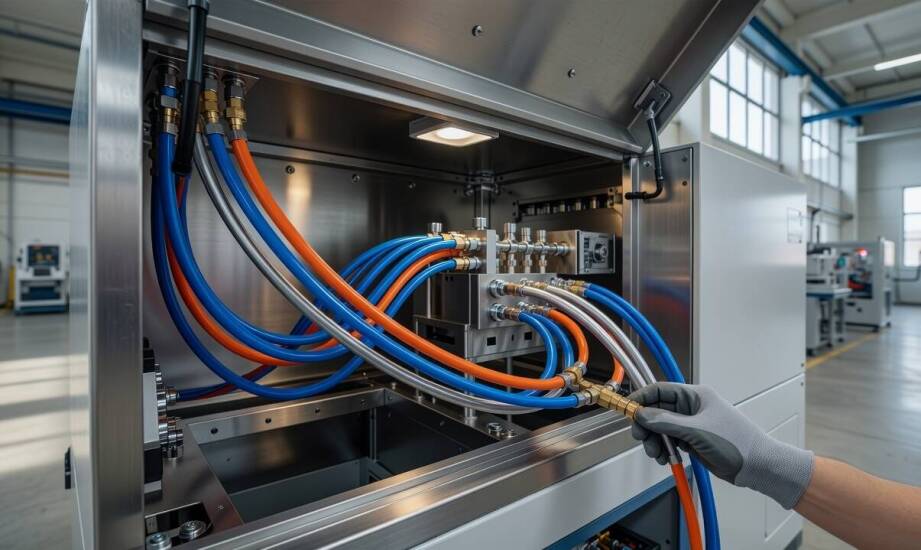

Jak prowadzić przewody pneumatyczne, by serwis maszyny nie wymagał rozpinania całej linii

W ciasnych stanowiskach produkcyjnych każdy dodatkowy przewód pneumatyczny ogranicza dostęp do osłon, zaworów i kluczowych punktów regulacji. Montaż węży ciśnieniowych bez wcześniejszego rozplanowania tras zmusza serwisantów do rozpinania całych obwodów podczas rutynowych napraw maszyny. Brak odpowiedniego dostępu wydłuża planowane przestoje i zwiększa ryzyko przypadkowego uszkodzenia sąsiednich elementów układu. Gąszcz splątanych rurek utrudnia zlokalizowanie nieszczelności, a opierające się o drgające korpusy przewody szybko ulegają przetarciom. Przemyślana organizacja zasilania powietrzem eliminuje te problemy już na etapie budowy urządzenia.

Przeczytaj również: Tłumaczenia artykułów i publikacji naukowych

Projektowanie dostępu do kluczowych podzespołów

Projektowanie instalacji wokół maszyn wymaga pozostawienia łatwo dostępnych punktów regulacji oraz zaworów odcinających. Dzięki temu rutynowy serwis mechaniki omija etap czasochłonnego demontażu całych sekcji zasilających. Osłony ruchomych części, bloki przygotowania powietrza, filtry oraz regulatory ciśnienia muszą znajdować się w zasięgu ręki pracownika. Zmuszanie technika do demontażu sztywnych rurociągów tylko po to, by wymienić jeden siłownik, generuje niepotrzebne koszty pracy. Zaplanowanie łagodnych rezerw długości i punktów odciążenia zapobiega blokowaniu paneli inspekcyjnych przez nadmiernie napięte węże. Wprowadzenie offsetów oraz pętli kompensacyjnych pochłania ruchy dynamiczne maszyny i zachowuje bezpieczny promień gięcia bez przeciążania gniazd.

Przeczytaj również: Tłumaczenia maili i CV

Odpowiedni dobór modułów łączeniowych bezpośrednio wpływa na czas cyklicznych przeglądów. Złączki wtykowe typu push-in umożliwiają błyskawiczne rozłączanie układu bez użycia specjalistycznych narzędzi. W trudnych warunkach przemysłowych, gdzie występują duże zapylenia lub agresywne chemikalia, sprawdza się również wykorzystanie standardowych gwintów. Wymaga to jednak zagwarantowania kluczom płaskim pełnego pola manewru wokół nakrętek. Z kolei dopasowane rurki do pneumatyki dobiera się pod kątem elastyczności oraz odporności na konkretne środowisko. Miękkie przewody poliuretanowe wybaczają mocniejsze wygięcia podczas odchylania na czas naprawy, chroniąc układ przed pęknięciami.

Przeczytaj również: Dlaczego aktywność w ciąży z nadwagą zaczyna się od oceny oddechu, postawy i tolerancji wysiłku

Bezpieczne prowadzenie i znakowanie obwodów

Układanie odcinków wzdłuż ramy maszyny lub wewnątrz dedykowanych kanałów technicznych izoluje węże od stref narażonych na uderzenia i częste interwencje mechaników. Takie podejście obniża ryzyko przypadkowego rozerwania elastycznych przewodów podczas wyciągania ciężkich podzespołów z wnętrza urządzenia. Doświadczeni instalatorzy unikają krzyżowania linii oraz prowadzenia ich tuż nad strefami wymagającymi stałego dostępu. Zastosowanie odpowiednich koryt i rzepów mocujących sprawdza się lepiej niż mocne zaciąganie plastikowych opasek, które mogą zgnieść przekrój węża i dławić przepływ.

Konsekwentne oznaczanie obwodów pneumatycznych znacząco przyspiesza reakcję działu utrzymania ruchu. Wykorzystanie kolorowych węży do podziału na różne strefy ciśnieniowe lub przypinanie trwałych etykiet pozwala technikom natychmiast zidentyfikować właściwy obwód do odcięcia. Dokładne schematy układów bazujące na znormalizowanych symbolach wspierają lokalizację zatorów bez potrzeby manualnego śledzenia każdej rurki przez całą halę. Odpowiednie zaplanowanie całej sieci ułatwia późniejszą diagnostykę i rozbudowę parku maszynowego. Firma Air Comp Tomasz Majrowski z Lęborka realizuje budowę instalacji systemów sprężonego powietrza, dostarczając zasilanie z kompresorowni bezpośrednio do stanowisk produkcyjnych na terenie Pomorza.

Przewód poprowadzony z uwzględnieniem późniejszej serwisowalności porządkuje przestrzeń roboczą wokół urządzenia bez jakichkolwiek kompromisów w wydajności zasilania. Zagwarantowanie swobodnego dostępu do złączek, pozostawienie marginesu na pętle odciążające oraz wdrożenie czytelnego znakowania odczuwalnie skracają przestoje serwisowe. Przejrzysta struktura sieci ciśnieniowej ułatwia bieżącą diagnostykę, co bezpośrednio minimalizuje ryzyko błędów i obniża długofalowe koszty utrzymania ruchu w zautomatyzowanych zakładach przemysłowych.
